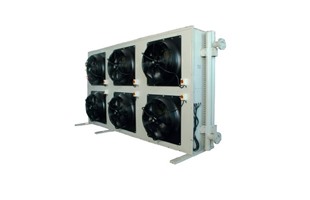

YATIK VE DİK TİP KURU SOĞUTUCULAR

Genel Bilgiler
Yeni Nesil FDH / FDV Kuru Soğutucu Tasarım Geliştirmeleri
• Ø800 ve Ø910 mm fan seçenekleri
• Ø800 mm fanlı ürünler için 6, Ø910 mm fanlı ürünler için 8 farklı ses seviyesi seçeneği.
• 1’den 16 fana kadar farklı ürün çeşitleri, geniş performans aralığı

Friterm Motor Kontrol ve İzleme Sistemi (FMC)
FMC Step Kontrol (FMC- S)
FMC Step Kontrol AC dıştan rotorlu ve standart motorlar için geliştirilen bir kontrol sistemidir. Temel kontrol ünitesi 5 kademeli olup özel uygulamalarda 15 kademeye kadar çıkılabilir. Sistemde fanların çalışma zamanının üniform olmasını sağlar, güvenli bir çalışma ve servis ömrü sunar.

FMC Voltaj Kontrol (FMC- V)
FMC Voltaj kontrol sistemi AC dıştan rotorlu motorlarda uygulanır. Fan hız kontrolunun en ekonomik yoludur. Bu sistem herhangi bir fan arızasında entegre bypass hattı sayesinde yüksek işletim güvenirliliği sağlar. Sese suyarlı ve yüksek enerji verimliliği istenen uygulamalarda tavsiye edilmez.

FMC Frekans Kontrol (FMC- F)
FMC Frekans Kontrol Sisteminde güç ünitesi olarak frekans invertörü kullanılır ve AC standart motorlarda uygulanır. Kontrolden kaynaklı ek bir ses oluşmaz.
Fan sayısına bağlı olarak çoklu güç ünitesi uygulanabilir. Güç ünitelerinden herhangi birinin arızalanmasında bypass özelliği ile sistem çalışmaya devam eder. Fan hızlarının sürekli modülasyonu sayesinde bu sistem önemli ölçüde enerji verimliliği sağlar.

FMC All pole sinüs filtreli Frekans Kontrol (FMC- F- APSF):
Güç ünitesi olarak all pole sinüs filtreli frekans invertörü kullanılır ve AC dıştan rotorlu motorlarda uygulanır. All pole sinüs filtresi dıştan rotorlu motorlarda mutlak zorunluluktur.

FMC EC Kontrol (FMC- EC)
FMC EC Kontrol yüksek verimli EC fanlar ile birlikte uygulanır. Enerji verimliliği ve ses duyarlılığı açısından ideal çözümdür.

ÖZELLİKLER VE UYGULAMALAR
• Friterm FDH/FDV serisi kuru soğurucular dış ortam koşullarında montaj ve çalışmaya uygun olacak şekilde,
- (S) Standart,
- (L) Düşük Sesli,
- (Q) Çok Düşük Sesli ve
- (E) Sessiz
tiplerde imal edilirler.
• Fanlar tek sıralı 1’den 8’e kadar; çift sıralı 2’den 16’ya kadar olmak üzere yerleştirilmiştir.
• Modeller 8,5 ÷ 1410 kW gibi geniş bir kapasite aralığındadır.
• Tüm modeller yatay ve dikey tarzda montaj ve hava akışına uygundur.

Batarya Özellikleri
• Şaşırtmalı boru dizilişi,
• Bakır boru, alüminyum lameller
• 2,1 - 2,5 - 3,2 mm lamel aralıkları, diğer lamel aralıkları opsiyoneldir,
• Ayna saclarında geriye eğimli yakalar ve serbest ayna sistem kombinasyonu uygulanarak boruların ayna saclarına teması engellenmiş ve kaçaksız uzun çalışma ömrü garanti edilmiştir.
• Kollektörler ve giriş-çıkış bağlantıları çelik olup, bağlantı şekli flanşlıdır.
Karşı flanş standarttır. Kollektörlerde hava alma ve boşaltma bağlantısı vardır.

KASETLEME
• Kuru Soğutucular kendini taşıyıcı bir konstrüksiyona sahiptir ve monte edileceği zemine ilave bir konstrüksiyona ihtiyaç duymadan yerleştirilebilir.
• Kasetleme malzemesi olarak galvanizli çelik kullanılır. Dış yüzeyler mükemmel bir UV ve korozyon koruması sağlayan epoksi polyester esaslı elektrostatik toz boya ile kaplanır. Standart renk olarak RAL 7044 uygulanır.
İşlem sonrası sıcak daldırma galvaniz, magnelis ve paslanmaz çelik sac opsiyonel kasetleme malzemeleri olarak kullanılabilir.
• Her fan bölmesi diğerinden ayrılmış ve duran fanların ters dönüş etkisi önlenmiştir.
• Tüm modellerde kaldırma mapaları ve montaj ayakları vardır.

FANLAR
• Kuru Soğutucularda 800-910 mm çaplarda yüksek verimli dıştan rotorlu motora sahip ZIEHL-ABEGG, EBM veya muadili fanlar kullanılmaktadır.
• 800/910 mm fanlar 400V 3~50 Hz, çift hızlıdır. EC fanlar opsiyoneldir.
• Dıştan rotorlu motorlarda all pole sinüs filtreli frekans invertörü ile kademesiz fan devir ayarı yapılabilmektedir. Tüm motorlar %100 hız kontrolüne uygun yapıdadır ve iç koruma termistörleri bulunmaktadır.
• Dıştan rotorlu motorlarda izin verilen çalışma sıcaklık aralığı -40°C’dan +50°C /+ 65°C’a kadardır. Fan tipine bağlı olarak +70°C’a kadar tasarım yapılabilmektedir.
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri opsiyoneldir.
• Fan kanatları hava miktarını en üst seviyede sağlayacak şekilde formlandırılmış yuvalarda çalışmaktadır.
• Koruyucu fan ızgarası standarttır. Motor koruma sınıfı IP 54; izolasyon sınıfı F dir.
• Friterm farklı markalarda fan kullanma hakkına sahiptir. Bu duruma bağlı olarak fan bilgilerinde kısmi farklılıklar olabilir.
• Her fan için dış ortama uygun servis-güvenlik şalteri mevcuttur. (IP 66 koruma sınıfı)

SES SEVİYELERİ
• Ürünlerin ses basınç seviyeleri EN 13487 standardına uygun olarak katalogda verilmiştir.
• Ses seviyeleri hesaplanırken fan imalatçılarının vermiş olduğu ses gücü seviyeleri (LwA) kullanılmıştır.
• Ses seviyelerinin kritik olduğu durumlar için konunun uzmanına başvurunuz.

STANDART AKSESUARLAR
• UV dayanımlı güvenlik şalteri
• Montaj ayakları
• Kablo kanalı
• Karşı flanşlar
• Müdahale kapakları

OPSİYONEL AKSESUARLAR VE DİĞER SEÇENEKLER
• Özel boşaltma sistemli ürün
• Farklı lamel aralığı seçenekleri,
• Farklı lamel malzeme seçenekleri,
- Kaplamalı alüminyum lameller
- AlMg lameller
- Bakır lamel
• Komple epoksi kaplı batarya
• Paslanmaz boru seçeneği
• Paslanmaz kaset seçeneği
• Bakır/ Paslanmaz kollektör
• Dış kaplamada farklı renk seçenekleri
• Adyabatik soğutma sistemi
- Ağ üzeri spreyleme sistemi
- Düşük ve yüksek basınçlı direkt spreyleme sistemi
• Güç ve kontrol panosu
• Farklı hız kontrol seçenekleri
- Step kontrol
- Voltaj kontrol
- Frekans kontrol
- EC kontrol
• Titreşim sönümleyici
• Farklı bağlantı şekilleri
• Difüzör/ Hava giriş ızgarası
• EC fan
• Ana klemens kutusu
• Uzaktan haberleşme protokolü (MODBUS)
• Korkuluk/ merdiven
• Genleşme tankı
• Yüksek montaj ayakları
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri

MONTAJ VE BAKIM, KONUMLANDIRMA, TAŞIMA VE KALDIRMA
• Montaj ve bakım, konumlandırma, taşıma ve kaldırma detayları için “Kurulum
İşletme ve Bakım Kılavuzu” na bakınız.
