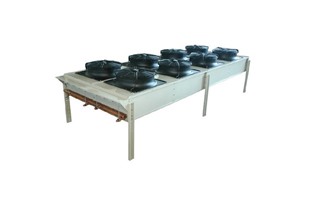

Yatık ve Dik Tip Hava Soğutmalı Üniversal Kondenserler

Genel Bilgiler
Yeni Nesil FCH / FCV Endüstriyel Kondenser Tasarım Geliştirmeleri
• Ø910 mm, Ø800 mm, Ø630 mm ve Ø500 mm fan seçenekleri
• Ø500 mm ve Ø800 mm fanlı ürünler için 6, Ø630 mm ve Ø910 mm fanlı ürünler için 8 farklı ses seviyesi seçeneği.
• 1’den 14 fana kadar farklı ürün çeşitleri

Friterm Motor Kontrol ve İzleme Sistemi (FMC)

FMC Step Kontrol (FMC- S)
FMC Step Kontrol AC dıştan rotorlu ve standart motorlar için geliştirilen bir kontrol sistemidir. Temel kontrol ünitesi 5 kademeli olup özel uygulamalarda 15 kademeye kadar çıkılabilir. Sistemde fanların çalışma zamanının üniform olmasını sağlar, güvenli bir çalışma ve servis ömrü sunar.

FMC Voltaj Kontrol (FMC- V)
FMC Voltaj kontrol sistemi AC dıştan rotorlu motorlarda uygulanır. Fan hız kontrolunun en ekonomik yoludur. Bu sistem herhangi bir fan arızasında entegre bypass hattı sayesinde yüksek işletim güvenirliliği sağlar. Sese suyarlı ve yüksek enerji verimliliği istenen uygulamalarda tavsiye edilmez.

FMC Frekans Kontrol (FMC- F)
FMC Frekans Kontrol Sisteminde güç ünitesi olarak frekans invertörü kullanılır ve AC standart motorlarda uygulanır. Kontrolden kaynaklı ek bir ses oluşmaz. Fan sayısına bağlı olarak çoklu güç ünitesi uygulanabilir. Güç ünitelerinden herhangi birinin arızalanmasında bypass özelliği ile sistem çalışmaya devam eder. Fan hızlarının sürekli modülasyonu sayesinde bu sistem önemli ölçüde enerji verimliliği sağlar.

FMC All pole sinus filtreli Frekans Kontrol (FMC- F- APSF):
Güç ünitesi olarak all pole sinüs filtreli frekans invertörü kullanılır ve AC dıştan rotorlu motorlarda uygulanır. All pole sinüs filtresi dıştan rotorlu motorlarda mutlak zorunluluktur.

FMC EC Kontrol (FMC- EC)
FMC EC Kontrol yüksek verimli EC fanlar ile birlikte uygulanır. Enerji verimliliği ve ses duyarlılığı açısından ideal çözümdür.

ÖZELLİKLER VE UYGULAMALAR
• Friterm FCH/FCV serisi kondenserler ilave basınç kaybı dikkate alınmadan, dış ortam koşullarında montaj ve çalışmaya uygun olacak şekilde imal edilirler.
• Fanlar tek sıralı 1’den 4’e kadar; çift sıralı 2’den 14’e kadar olmak üzere yerleştirilmiştir.
• Kapasite aralığı: 11÷ 1428 kW.
• Tüm modeller yatay ve dikey tarzda montaj ve hava akışına uygundur.

Batarya Ozellikleri
• Şaşırtmalı boru diziliş,
• Kondenserlere özel yivli bakır boru, alüminyum lamel,
• 2,1 - 2,5 mm lamel aralıkları, diğer lamel aralıkları opsiyoneldir,
• Kondenserler R404A, R507, R134A, R407A ve R407C akışkanları ile çalışmaya uygun olup kapasiteler R404A’ye göre verilmiştir.
• Boruların ayna saclarına teması engellenmiş ve kaçaksız uzun çalışma ömrü garanti edilmiştir.
• Kollektörler ve giriş-çıkış bağlantıları bakırdır. Giriş kollektöründe hava alma/kontrol sübabı vardır.
• Standart Test Basıncı: 34 bar (PED 2014/68/EU)

KASETLEME
• Sağlam kondenser gövdesi çelik yada beton zemine montaj için ek konstrüksiyona ihtiyaç duymaz.
• Kasetleme malzemesi olarak mükemmel bir UV ve korozyon koruması sağlayan epoksi polyester esaslı elektrostatik toz boya kaplı galvanizli çelik kullanılır. Standart renk olarak RAL 7044 uygulanır.
• Her fan bölmesi diğerinden sac levhalarla ayrılmış ve duran fanların ters dönüş etkisi önlenmiştir.
• Tüm modellerde kaldırma mapaları ve montaj ayakları vardır.

FANLAR
• Kondenserlerde emme yönünde 500 mm. 630mm. 800 mm, 910 mm çaplarda yüksek verimli ZIEHL-ABEGG, EBM veya muadili fanlar kullanılmaktadır.
- (S) Standart,
- (L) Düşük Sesli,
- (Q) Çok Düşük Sesli
- (E) Sessiz
• Standart olarak 500/ 630/ 800/ 910 mm fanlar 400V 3~50Hz, çift hızlıdır. Hız kontrollü EC fanlar opsiyoneldir.
• Dıştan rotorlu motorlarda all pole sinüs filtresi ve frekans invertörü ile değişken devir kontrolu yapılabilir.
• Tüm motorlar iç koruma termistörlerine sahiptir. Motor koruma sınıfı IP 54; izolasyon sınıfı F dir.
• İzin verilen çalışma sıcaklık aralığı -40°C’dan +50°C /+ 65°C’a kadardır. Standart fanlarda, fan tipine ve çalışma koşullarına bağlı olarak +75°C’a kadar tasarım yapılabilmektedir.
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri opsiyoneldir.
• Fan kanatları hava miktarını en üst seviyede sağlayacak şekilde formlandırılmış yuvalarda çalışmaktadır. Koruyucu fan ızgarası standarttır.
• Friterm farklı markalarda fan kullanma hakkına sahiptir. Bu duruma bağlı olarak fan bilgilerinde kısmi farklılıklar olabilir.

SES SEVİYELERİ
• Ürünlerin ses basınç seviyeleri EN 13487 standardına uygun olarak katalogda verilmiştir.
• Ses seviyeleri hesaplanırken fan imalatçılarının vermiş olduğu ses gücü seviyeleri (LwA) kullanılmıştır.
• Ses seviyelerinin kritik olduğu durumlar için konunun uzmanına başvurunuz.

STANDART AKSESUARLAR
• Montaj ayakları
• Kablo kanalı
• Müdahale kapakları

OPSİYONEL AKSESUARLAR VE DİĞER SEÇENEKLER
• Farklı lamel aralığı seçenekleri,
• Farklı lamel malzeme seçenekleri,
- Kaplamalı alüminyum lameller
- Magnezyum alaşımlı alümunyum lameller
- Bakır lamel
• Komple epoksi kaplı batarya
• Paslanmaz boru
• Paslanmaz kaset
• Paslanmaz kollektör
• Dış kaplamada farklı renk seçenekleri
• Adyabatik soğutma sistemi
- Ağ üzeri spreyleme sistemi
- Düşük ve yüksek basınçlı direkt spreyleme sistemi
• Güç ve kontrol panosu
• Farklı hız kontrol seçenekleri
- Step kontrol
- Voltaj kontrol
- Frekans kontrol
- EC kontrol
• Titreşim sönümleyici takozlar
• Farklı bağlantı şekilleri
• Difüzör / Hava giriş ızgarası
• EC fan
• Ana klemens kutusu
• Uzaktan haberleşme protokolü (MODBUS)
• Korkuluk / merdiven
• Yüksek montaj ayakları
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri
• UV dayanımlı güvenlik şalteri

MONTAJ VE BAKIM, KONUMLANDIRMA, TAŞIMA VE KALDIRMA
Montaj ve bakım, konumlandırma, taşıma ve kaldırma detayları için “Kurulum İşletme ve Bakım Kılavuzu” na bakınız.
